空气型/空气附加绝缘型母线槽 |
CCKX5型空气绝缘母线槽的设计特点
1、每线槽接头结构新籁,安装方便。根据导电铜宽度的变化,分别采用单螺栓压接和双排多螺, 栓连接。接头部件组装成一个整体,防止配件在运输中丢失,可减少安装中的工作量。
2、母线的铜排之间设计成分离空气绝缘式,杜绝了因绝缘材料不良而产生相间短路,为安全输 配电提供了有力的保障。 3、母排的表面采取了防潮及防氧化等工艺使母排本体的温升可降低4-5度,能在湿度较大的恶劣环境中使用,有效地防止电晕的产生。
4、母线槽的插孔设有安全防护档扳,尸有当防护板被拉开,插接箱才能插入。如插孔不用,可 将防护档板关闭。防止灰尘和异物进入插孔内有效地提高了母线的防护功能。
5、母线槽备有各种功能的连接单元,可满足各种不同环境条件下输配电工程的需要。
6、CCKX5是空气附加绝缘母线槽,母排防潮防氧化工艺所用的材料,其机械强度热老化性能 较CKX5更为优越。其他的结构尺寸是一样的。固而其成本价也高些。
|
母线槽单元技术参数: |
符合标准 |
IEC439-1-1982、ZBK36002-89、GB1497-85、GB7251-87 |
海拔m |
不大于2000 |
环境温度℃ |
-5--+40(24小时内平均温度不大于+35℃) |
相对湿度 |
+40℃时不大于50%,+20℃时不大于90% |
防护等级 |
IP54 |
安装类别 |
Ⅲ、Ⅳ类 |
污染等级 |
2级 |
额定绝缘电压v(AC) |
660 |
额定工作电压v(AC) |
400 |
额定频率HZ |
50--60 |
额定工作电流A |
250 |
400 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
3500 |
4000 |
500
|
16 |
119 |
77 |
62 |
52 |
41 |
34 |
21 |
17 |
14 |
12 |
10 |
8
|
187 |
139 |
92 |
73 |
60 |
47 |
39 |
24 |
20 |
16 |
14 |
12 |
9
|
88
|
103 |
106 |
108 |
112 |
110 |
117 |
90 |
93 |
95 |
91 |
88 |
85 |
35 |
50 |
65 |
70 |
85 |
100 |
115 |
129 |
143 |
150 |
154 |
159 |
160 |
|
电阻Rx10-6Ω/m |
阻抗Zx10-6Ω/m |
电压降mV/m
cosø=0.8 |
短路强度KA(峰值)t=1s |
各部位温升(K) |
连接端子
60 |
金属外壳
30 |
绝缘件表面
40 |
|
介电强度 |
交流工频电压(有效值)3750V1min |
绝缘电阻 |
每单元母线槽相与相及外壳之间不小于20MΩ |
|
|
|
|
|
|
|
|

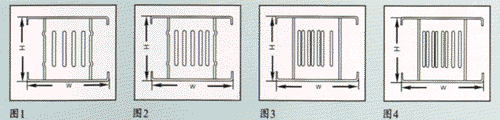

外形尺寸及重量: |
额定电流 |
三相四线 |
三相五线 |
额定电流 |
三相四线 |
三相五线 |
A |
外形WxH |
重量Kg/m |
外形WxH |
重量Kg/m |
A |
外形WxH |
重量Kg/m |
外形WxH |
重量Kg/m |
250 |
180x80(图1) |
12.5 |
180x80(图2) |
13.5 |
2000 |
225x280(图1) |
60.0 |
180x280(图2) |
667.0 |
400 |
180x80(图1) |
15.0 |
180x80(图2) |
16.0 |
2500 |
225x225(图3) |
86.0 |
250x225(图4) |
97.0 |
630 |
180x100(图1) |
20.0 |
180x100(图2) |
22.0 |
3150 |
225x275(图3) |
106.5 |
250x275(图4) |
120.0 |
800 |
180x125(图1) |
25.5 |
180x125(图2) |
28.0 |
3500 |
225x305(图3) |
122.0 |
250x305(图4) |
136.0 |
1000 |
180x145(图1) |
30.5 |
180x145(图2) |
33.0 |
4000 |
280x250(图3) |
142.0 |
310x250(图4) |
160.0 |
1250 |
180x170(图1) |
36.5 |
180x170(图2) |
40.0 |
5000 |
280x305(图3) |
180.0 |
310x305(图4) |
204.0 |
1600 |
180x225(图1) |
48.0 |
180x225(图2) |
53.0 |
|
|
|
|
|
|
|
|
