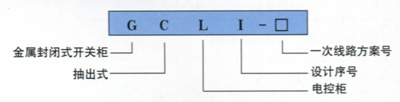

GCLI系列电控柜 |
|
| |
| GCLI系列电控柜系三相50HZ，额定电压至660V作为电能分配的户内抽出式成套设备。由柜体和功能单元组成。按用途，功能单元可为进线、馈线、照明切换、母联、单元等四种。此外还有计量、照明及功率因数补偿三种型式。本系列产品符合IEC439-1（1985）及GB7251-87的有关要求。 |
 |
| |
| 本系列电控柜属间隔型结构，由型钢弯制、通过螺栓连接而面，具有IP30的防护等级。有底板，可防止小动物进入，门用金属铰链，并用铜编线与柜体连接。每台柜的隔室有金属隔板，一次动静播头间设有绝缘隔板、保证断路器抽出后不至误触带电体。各隔室有通风道，柜顶并有压力释放装置。主母线室及电缆室设在柜的上面及背面，顶部有防尘盖。功能单元在柜内具有“工作”、“试验”和“分离”三个位置，防护等级仍为IP30，当双电源进线时，其相互间有电气联锁防止并联运行。 |
|
| 一次线路方案号 | 10 |
03 | 07 | 59 |
67 | |
一次线路方案 | | | | |
用途
数量
型号及名称 | 电缆进线 | 馈电 |
馈电 | | LM0.5型电流互感器 |
3 | 3 | 3 |
3 | 3 |
| ME-3205型断路器 | 1 |
| | |
| | ME-2505型断路器 |
| 1 | |
| |
| ME-1600型断路器 | |
| 1 | 1 |
| | 额定电流(A) |
3150 | 2500 |
1250 | 1000 |
400 | | 额定瞬时耐流(KA) |
80 | 60 | 50 |
50 | 50 |
| HH11-400型刀熔开关 | |
| | |
| | |
